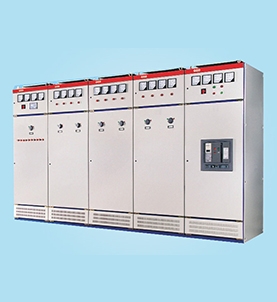

GGD交流低壓配電柜
更新時間：2023-07-28 10:16:21
產品概述：GGD交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流5000A的配電系統，做為...
產品概述：
GGD交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流5000A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
產品具有分斷能力高、動熱穩定性好、電氣方案靈活、 組合方便、實用性強，結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新換代產品使用。
GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
正常使用環境：
◆周圍空氣溫度不高于+40℃， 不低于-5℃, 24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行；
◆戶內使用，使用地點的海拔高度不得超過2000m；
◆周圍空氣相對濕度在較高溫度為+40℃時不超過50％，在較低溫度時允許有較大的相對濕度，如+20℃時為90％，應考慮到由于溫度的變化可能會偶然產生凝露的影響；
◆裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82標準)；
◆裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受 到不應有腐蝕的場所：
◆用戶有特殊要求時，可以與制造廠協商解決
用途 ：
GGD型交流低壓配電柜適用于變電站,發電廠,廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流1000-3150A的配電系統,作為動力,照明及發配電設備的電能轉換,分配與控制之用.
GGD型交流低壓配電柜是根據能源部,廣大電力用戶及設計部門的要求,按照安全,經濟,合理,******的原則設計的新型低壓配電柜.產品具有分斷能力高,動熱穩定性好,電氣方案靈活,組合方便,系列性,實用性強,結構新穎,防護等級高等特點.可作為低壓成套開關設備的更新換代產品使用.
結構特點 ：
■GGD型交流低壓配電柜的柜體采用通用柜形式,構架用8MF冷彎型鋼局部焊接組裝而成,并有20模的安裝孔,通用系數高.
■GGD柜充分考慮散熱問題.在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的.
■GGD柜按照現代化工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方,面目一新.
■柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂的四角裝有吊環,用于起吊和裝運.
■柜體的防護等級為IP30,用戶也可根據環境的要求在IP20―IP40之間選擇.
